SS-Type 2B: John crane Type 2B balanced seal

Description:
SS-Type 2B: Replacement of John crane Type 2B unbalanced elastomer bellows seal

Share this site:

  • Product Detail
  • Make an inquiry
SS-Type 2B: John Crane Type 2B
Structure Description:
Equivalent to John Crane Type 2B
BALANCED
SINGLE SPRING – NON-CLOGGING
BI-DIRECTIONAL
ELASTOMER BELLOWS
SET SCREW COLLAR AVAILABLE

Performance Capabilities:
Temperature: -40-200℃
Pressure: Up to 29 Bar
Speed: 15m/s
Sizes:12-100mm(0.5″-4.0″)

Materials:
Seal Ring:Car, SIC,Ssic,TC
Secondary seal: NBR,EPDM,Viton
Spring and Metal Parts:304,316,HAST.C

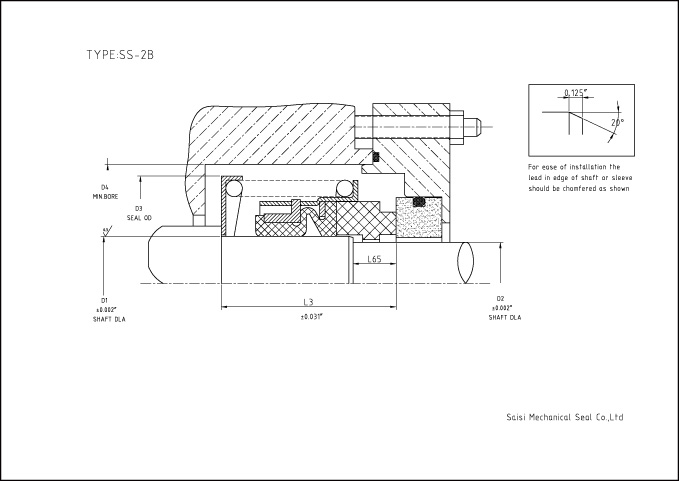

SS-Type 2B Dimensions(Inches)
D1 D2 D3 D4 L3 L65
1.000  0.875 1.812 2.000  1.312 0.343
1.125 1.000  1.937 2.125 1.375 0.343
1.250  1.125 2.062 2.250  1.375 0.343
1.375 1.250  2.250  2.437 1.437 0.343
1.500  1.375 3.375 2.562  1.437 0.343
1.625 1.500  2.718 2.937  1.750  0.437
1.750  1.625 2.750  3.062  1.750  0.437
1.875 1.750  2.875 3.187  1.875 0.437
2.000  1.875 3.000  3.312  1.875  0.437
2.125 2.000  3.250  3.625  2.062  0.500
2.250  2.125 3.375  3.750  2.062  0.500
2.375 2.250  3.500  3.875  2.187  0.500
2.500  2.375 3.625  4.000  2.187  0.500
2.625 2.500  3.875  4.312  2.312  0.562
2.750  2.625 4.000  4.437  2.312  0.562
2.875 2.750  4.125  4.562  2.437  0.562
3.000  2.875 4.250  4.687  2.437  0.562
3.125 2.875 4.562  5.000  2.562  0.625
3.250  3.000  4.687  5.125  2.562  0.625
3.375 3.125 4.812  5.250  2.562  0.625
3.500  3.250  4.937  5.500  2.562  0.625
3.625 3.375 5.125  5.687  2.687  0.625
3.750  3.500  5.250  5.812  2.687  0.625
3.875 3.625 5.437  6.000  2.812  0.625
4.000  3.750  5.562  6.125  2.812  0.625
