SS-MG9: Burgmann MG9 replacement

Description:
SS-MG9: Replacement of Burgmann MG910/MG901/MG913/MG920/MG912/MG921, typical elastomer bellows seal

Share this site:

  • Product Detail
  • Make an inquiry
SS-MG9

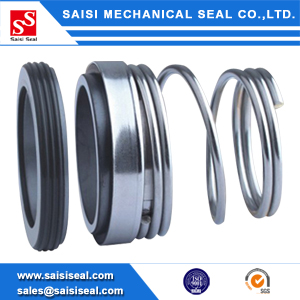

Structure Description:
Equivalent to Burgmann MG9
For plain shafts
Single and dual seal
Elastomer bellows rotating
Unbalanced
Independent of direction of rotation
No torsion on bellows and spring
Conical or cylindrical spring
Metric and inch sizes available
Special seat dimensions available
US Patent No. 6.220.601
Operating range:
Shaft diameter: d1 = 10 … 100 mm (0.375" … 4")
Pressure: p1 = 12 bar (174 PSI),
vacuum up to 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking
Temperature: t = -20 °C … +140 °C (-4 °F … +284 °F)
Sliding velocity: vg = 10 m/s (33 ft/s)
Axial movement: ± 0.5 mm
Materials:
Seal face: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1)
Seat: Silicon carbide (Q1, Q2), Aluminium oxide (V)
Elastomer: NBR (P), EPDM (E), FKM (V), HNBR (X4)
Metal parts: CrNiMo steel (G)
Recommended applications:
Water and waste water technology
Food and beverage industry
Chemical industry
Cooling fluids
Media with low solids content
Pressure oils for bio diesel fuels
Circulating pumps
Submersible pumps
Multi-stage pumps (non-drive side)
Water and waste water pumps
Oil applications

SS-MG9 Cross reference
EagleBurgmann* Crane* Sealol* Dimensions Table
SS-MG910/d1-G50 1A   Inch/mm B
  1A 43 CE long mm A
SS-MG920/d1-G50 2 43 CE short Inch/mm B
  2 43 CE short mm A
SS-MG901/d1-G55 1 43 CU long Inch (USA only) C
SS-MG921/d1-G55 2 43 CU short Inch (USA only) C
  21 43 CU short Inch (USA only) C
SS-MG912/d1-G60 502 43 DIN mm A
  521 43 DIN mm A
  2100-l1k 43 DIN mm A
SS-MG913/d1-G60 2100-l1N   mm A

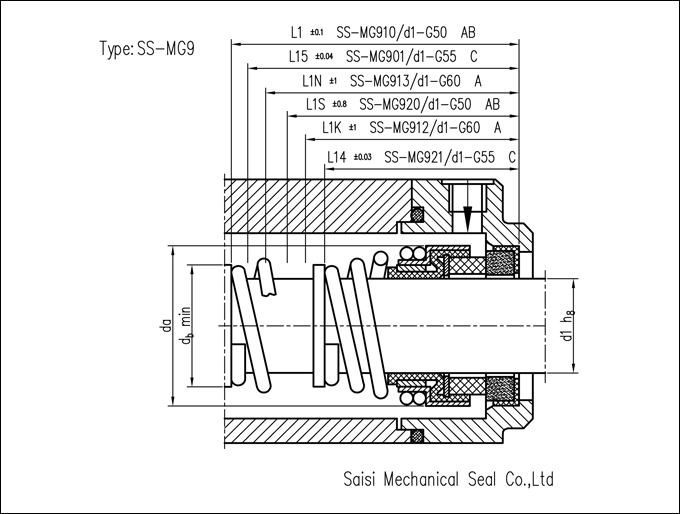

SS-MG9 Dimensions(mm) _Table A
d1 d6 d7 d14 d16 da db l1 l1k l1N l1S l5 l6 l17 l28 l29
10 17 21 11.0  24.60  19.6 13.0  53.0  32.5  40  34.0 1.5 4 7.5 6.6 9.0
12 19 23 13.5 27.80  21.6 15.0  53.0  32.5  40  34.0 1.5 4 7.5 6.6 9.0
14 21 25 17.0  30.95 24.0  18.0  54.5  35.0  40  35.5 1.5 4 9.0 6.6 10.5
15 - - 17.0  30.95 25.0  19.0  54.5  - - 35.5 – – 9.0 – 10.5
16 23 27 17.0  30.95 26.5 20.0  54.5  35.0  40  35.5 1.5 4 9.0 6.6 10.5
18 27 33 20.0  34.15 29.0  22.0  54.5  37.5  45  35.5 2.0 5 9.0 7.5 10.5
20 29 35 21.5  35.70  31.5  24.5  54.5  37.5  45  35.5 2.0 5 9.0 7.5 10.5
22 31 37 23.0  37.30  33.0  27.0  54.5  37.5  45  35.5 2.0 5 9.0 7.5 10.5
24 33 39 26.5  40.50  37.0  29.0  54.5  40.0  50  35.5 2.0 5 9.0 7.5 10.5
25 34 40 26.5  40.50  38.0  30.0  54.5  40.0  50  35.5 2.0 5 9.0 7.5 10.5
28 37 43 29.5  47.65  41.0  34.0  72.0  42.5  50  45.0 2.0 5 10.5 7.5 12.0
30 39 45 32.5  50.80  43.0  36.0  72.0  42.5  50  45.0 2.0 5 10.5 7.5 12.0
32 42 48 32.5  50.80  45.0  38.0  72.0  42.5  55  45.0 2.0 5 10.5 7.5 12.0
33 42 48 36.5  54.00  46.0  39.0  72.0  42.5  55  45.0 2.0 5 10.5 7.5 12.0
35 44 50 36.5  54.00  48.0  41.0  72.0  42.5  55  45.0 2.0 5 10.5 7.5 12.0
38 49 56 39.5  57.15  52.5  44.5  72.0  45.0  55  45.0 2.0 6 10.5 9.0 12.0
40 51 58 42.5  60.35  55.5  47.5  72.0  45.0  55  45.0 2.0 6 10.5 9.0 12.0
43 54 61 46.0  63.50  58.5  50.5  83.0  45.0  60  53.0 2.0 6 10.5 9.0 12.0
45 56 63 46.0  63.50  60.5  52.5  83.0  45.0  60  53.0 2.0 6 10.5 9.0 12.0
48 59 66 49.0  66.70  64.0  56.0  83.0  45.0  60  53.0 2.0 6 10.5 9.0 12.0
50 62 70 52.0  69.85  66.0  58.0  84.5  47.5  60  54.5 2.5 6 12.0 9.5 13.5
53 65 73 55.5  73.05  69.0  61.0  84.5  47.5  70  54.5 2.5 6 12.0 11.0 13.5
55 67 75 58.5  76.20  71.0  63.0  84.5  47.5  70  54.5 2.5 6 12.0 11.0 13.5
58 70 78 61.5  79.40  76.0  66.0  84.5  52.5  70  54.5 2.5 6 12.0 11.0 13.5
60 72 80 61.5  79.40  78.0  68.0  84.5  52.5  70  54.5 2.5 6 12.0 11.0 13.5
63 75 83 65.0  82.55  82.0  71.5  84.5  52.5  70  54.5 2.5 6 12.0 11.0 13.5
65 77 85 68.0  92.10  84.0  73.5  86.0  52.5  80  65.0 2.5 6 14.5 11.0 16.0
68 81 90 71.0  95.25  87.0  76.6  86.0  52.5  80  65.0 2.5 7 14.5 11.3 16.0
70 83 92 71.0  95.25  89.0  79.0  86.0  60.0  80  65.0 2.5 7 14.5 11.3 16.0
75 88 97 77.5  101.60  95.0  85.0  89.0  60.0  80  68.0 2.5 7 14.5 11.3 16.0
80 95 105 84.0  114.30  101.5  91.5  99.0  60.0  90  76.0 3.0 7 18.5 12.0 20.0
85 100 110 87.0  117.50  107.0  97.0  99.0  60.0  90  76.0 3.0 7 18.5 14.0 20.0
90 105 115 93.5  123.85  111.5  103.0  103.0  65.0  90  79.0 3.0 7 18.5 14.0 20.0
95 110 120 96.5  127.00  117.5  103.0  103.0  65.0  90  79.0 3.0 7 18.5 14.0 20.0
100 115 125 103.0  133.35  122.5  106.0  106.0  65.0  90  82.0 3.0 7 18.5 14.0 20.0

SS-MG9 Dimensions(mm/Inches) _Table B
d1 d1 d14 d16 da db l1 l1S l17 l29
0.375" 9.53 11.0  24.60  18.8 12.5 53.0  34.0  7.5 9.0
0.500" 12.70  13.5 27.80  22.3 16.0  53.0  34.0  7.5 9.0
0.625" 15.88 17.0  30.95 26.5 20.0  54.5 35.5 9.0  10.5
0.750" 19.05 20.0  34.15 29.5 23.0  54.5 35.5 9.0  10.5
0.875" 22.23 23.0  37.30  33.0  27.0  54.5 35.5 9.0  10.5
1.000" 25.40  26.5  40.50  38.0  30.5  54.5 35.5 9.0  10.5
1.125" 28.58 29.5  47.65  41.5 34.5  72.0  45.0  10.5  12.0
1.250" 31.75 32.5  50.80  45.0  38.0  72.0  45.0  10.5  12.0
1.375" 34.93 36.5  54.00  48.0  41.0  72.0  45.0  10.5  12.0
1.500" 38.10  39.5  57.15  52.5  44.5  72.0  45.0  10.5  12.0
1.625" 41.28 42.5  60.35  57.0  48.5  72.0  45.0  10.5  12.0
1.750" 44.45 46.0  63.50  60.5  51.5  83.0  53.0  10.5  12.0
1.875" 47.63 49.0  66.70  64.0  55.0  83.0  53.0  10.5  12.0
2.000" 50.80  52.0  69.85  66.0  58.0  84.5  54.5  12.0  13.5
2.125" 53.98 55.5  73.05  71.0  61.5  84.5  54.5  12.0  13.5
2.250" 57.15 58.5  76.20  76.5  65.0  84.5  54.5  12.0  13.5
2.375" 60.33 61.5  79.40  78.5  68.5  84.5  54.5  12.0  13.5
2.500" 63.50  65.0  82.55  82.0  72.0  84.5  54.5  12.0  13.5
2.625" 66.68 68.0  92.10  84.0  75.0  86.0  65.0  14.5  16.0
2.750" 69.85 71.0  95.25  89.0  79.0  86.0  65.0  14.5  16.0
2.875" 73.03 74.5  98.45  92.5  82.0  89.0  68.0  14.5  16.0
3.000" 76.20  77.5  101.60  95.5  85.5  89.0  68.0  14.5  16.0
3.125" 79.38 80.5  111.15  101.5  91.0  99.0  76.0  18.5  20.0
3.250" 82.55 84.0  114.30  104.7  94.0  99.0  76.0  18.5  20.0
3.375" 85.73 87.0  117.50  107.0  98.0  99.0  76.0  18.5  20.0
3.500" 88.90  90.5  120.65  111.5  100.0  99.0  76.0  18.5  20.0
3.625" 92.08 93.5  123.85  114.5  104.0  103.0  79.0  18.5  20.0
3.750" 95.25 96.5  127.00  118.0  108.0  103.0  79.0  18.5  20.0
3.875" 98.43 100.0  130.20  121.0  112.0  106.0  82.0  18.5  20.0
4.000" 101.60  103.0  133.35  125.0  116.0  106.0  82.0  18.5  20.0

SS-MG9 Dimensions(Inches) _Table C
d1 d61 d71 da db l14 l15 l41 l51 l61
0.375 0.625 0.875 0.740  0.492 1.125 1.500  0.313 0.050  0.250
0.500  0.750  1.000  0.878  0.630  1.125  1.500  0.313  0.050  0.250
0.625 0.937 1.250  1.043 0.787 1.281 1.718 0.406 0.050  0.344
0.750  1.062 1.375 1.161 0.905 1.281 1.718 0.406 0.050  0.344
0.875 1.187 1.500  1.299 1.063 1.343 1.781 0.406 0.050  0.344
1.000  1.312 1.625  1.496 1.200  1.437 2.000  0.437 0.050  0.375
1.125 1.437 1.750  1.634 1.358 1.500  2.062 0.437 0.050  0.375
1.250  1.563 1.875  1.772 1.496 1.500  2.062 0.437 0.050  0.375
1.375 1.687 2.000  1.890  1.614 1.562 2.124 0.437 0.050  0.375
1.500  1.813 2.125  2.067 1.752 1.562 2.124 0.437 0.050  0.375
1.625 2.000  2.375  2.244 1.909 1.875 2.500  0.500  0.050  0.437
1.750  2.125 2.500  2.382 2.028 1.875 2.500  0.500  0.050  0.437
1.875 2.250  2.625  2.520  2.165  2.000  2.625  0.500  0.050  0.437
2.000  2.375 2.750  2.598 2.283 2.000  2.625  0.500  0.050  0.437
2.125 2.375  3.000  2.795 2.421 2.249 2.937  0.562  0.050  0.500
2.250  2.437 3.125  2.992 2.559 2.249 2.937  0.562  0.050  0.500
2.375 2.563  3.250  3.071 2.697 2.375 3.062  0.562  0.050  0.500
2.500  2.687 3.375  3.228 2.834 2.375 3.062  0.562  0.050  0.500
2.625 2.812  3.375  3.307 2.953 2.562 3.375  0.625  0.100  0.500
2.750  2.937 3.500  3.504 3.110  2.562 3.375  0.625  0.100  0.562
2.875 3.062  3.750  3.642 3.228 3.687 3.500  0.625  0.100  0.562
3.000  3.187 3.875  3.760  3.366  2.687  3.500  0.625  0.100  0.562
3.125 3.312  4.000  4.000  3.583  2.968  3.906  0.781  0.100  0.656
3.250  3.437 4.125  4.122 3.700  2.968  3.906  0.781  0.100  0.656
3.375 3.562  4.250  4.213 3.858  2.968  3.906  0.781  0.100  0.656
3.500  3.687 4.375  4.390  3.937  2.968  3.906  0.781  0.100  0.656
3.625 3.812  4.500  45.508  4.095  3.093  4.031  0.781  0.100  0.656
3.750  3.937 4.625  4.646  4.252  3.093  4.031  0.781  0.100  0.656
3.875 4.062  4.750  4.764  4.409  3.218  4.156  0.781  0.100  0.656
4.000  4.187 4.875  4.921  4.567  3.218  4.156  0.781  0.100  0.656
